지게차 덧발을 시중품 규격이 아닌 현장 상황에 맞게 제작하였습니다.
1. 지게차 덧발(보조포크)
지게차의 포크의 길이를 연장하는 장치입니다. 기존 포크에 부착하여 포크의 길이를 늘려주는 역할을 하며 규격보다 큰 팔레트나 물건을 들거나 내릴 수 있습니다.
2. 규격
KS D 3503 : 일반구조용 압연 강재
3. 제작

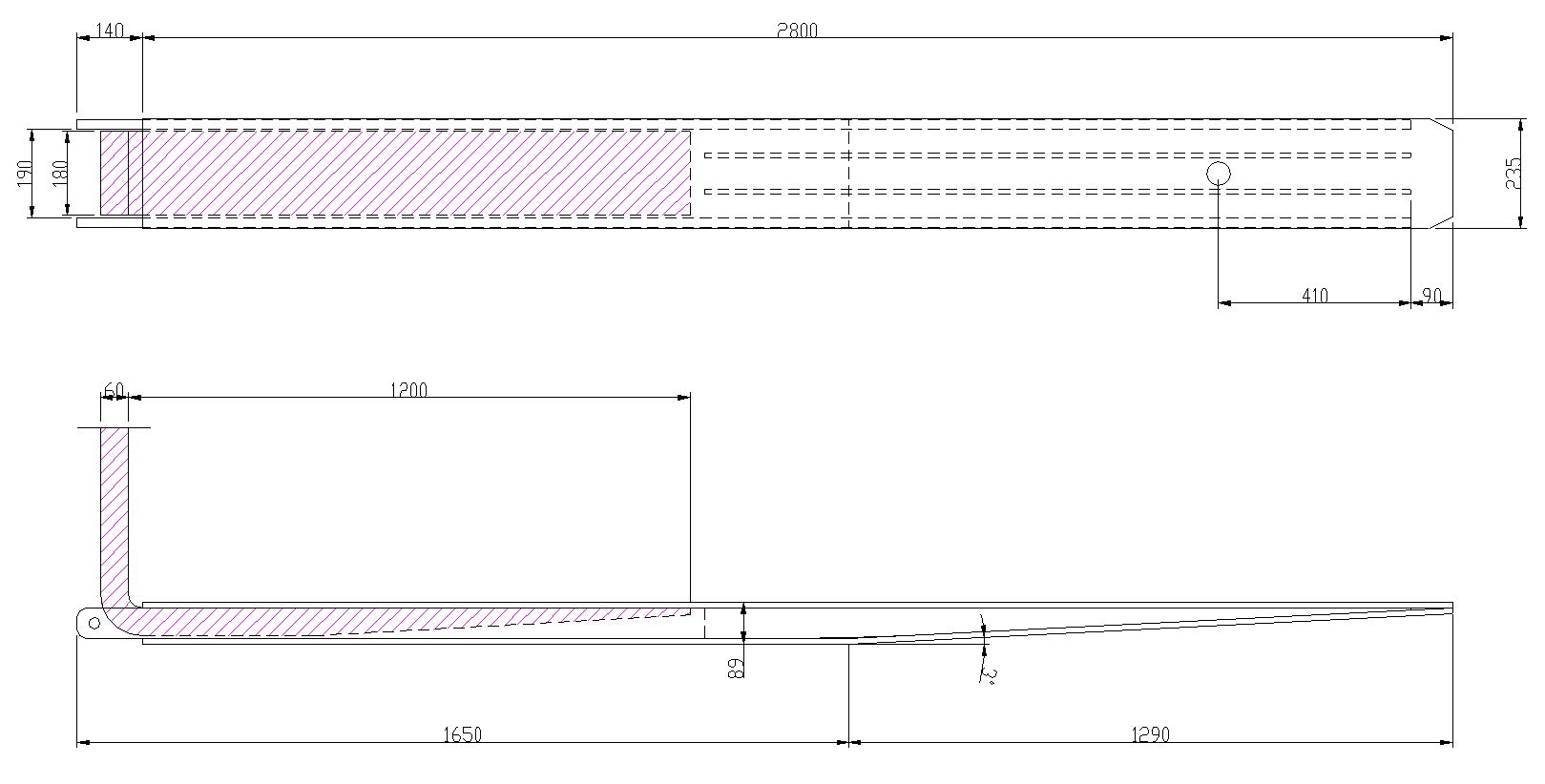

3.1. 도면
3.2. 자재
① 철판 : 12T, 20T SS275
3.3. 용접
① 용접기 : CO2 용접기
4. 기타

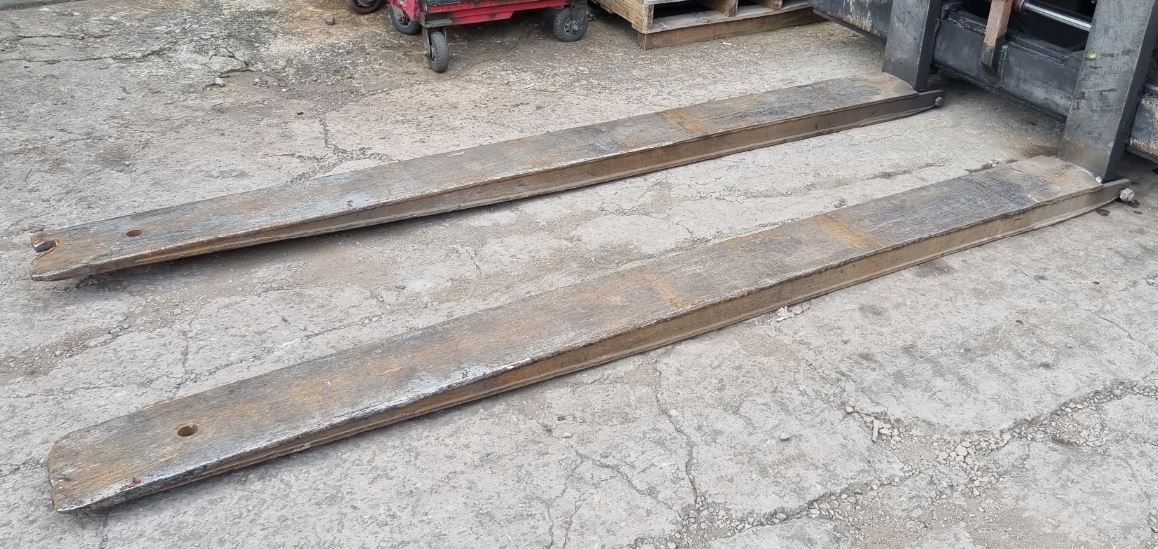

지게차 덧발은 오래 사용하기에 구입 또는 제작하는 일이 거의 없는데 타이밍 좋게 제작해 보는 경험을 얻게 되었습니다. 시중품보다 덧발 길이가 더 길고 4~5TON 중량을 덧발 길이 중간에서 끝부분으로 들어올리다 보니 혹시나 휘어지지 않을까 걱정했지만 2023년 10월 아직까지 잘 사용하고 있습니다.
자료검색 : 네이버, 다음, 구글
